概述
DFW型歐式電纜分支箱近幾年來廣泛用于電力配網系統中的電纜化工程設備，它主要特點是雙向開門，利用絕緣穿墻套管作為連接母排，具有長度小，電纜排列清楚，三芯電纜不需大跨度交叉等顯著優點。一般采用額定電流630A，螺栓固定連接電纜接頭。
功能和特點
◆全絕緣、全密封結構，無需絕緣距離，可靠保證人身安全;
◆防塵、抗洪水、耐腐蝕，免維護，即可用于戶外，也可漫在水中，適應任何惡劣環境;

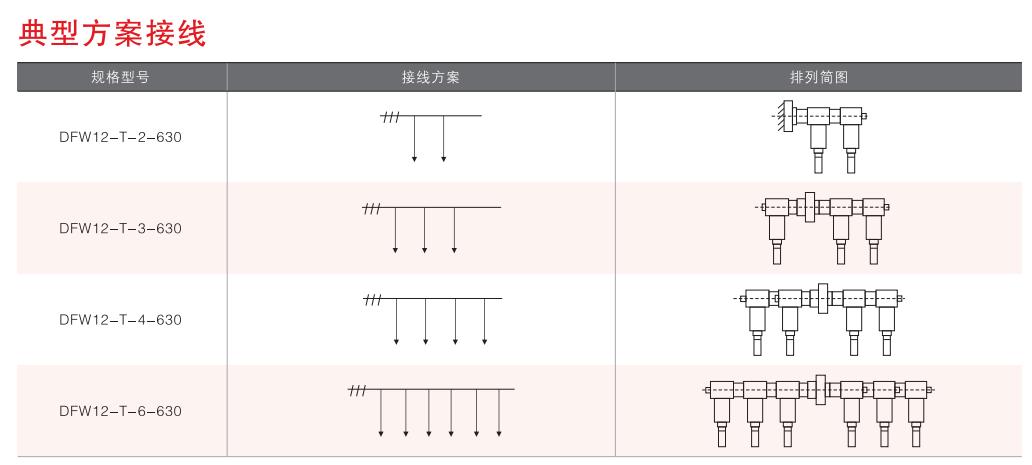

◆組合極為靈活，進出線分支可達八回路，滿足多種接線要求;
◆體積小、結構緊湊、安裝簡單、操作方便;
◆可接短路故障指示器，便于迅速查找電纜故障;
◆有多種箱體材質選擇:軍品綠色、鏡面不銹鋼，普通型。
使用環境條件
◆安裝位置:戶外;
◆環境溫度:-30℃~+55℃;
◆海拔高度:≤2000m;
◆風速:≤35m/s;
◆環境濕度:月平均≤90%，日平均≤95%。

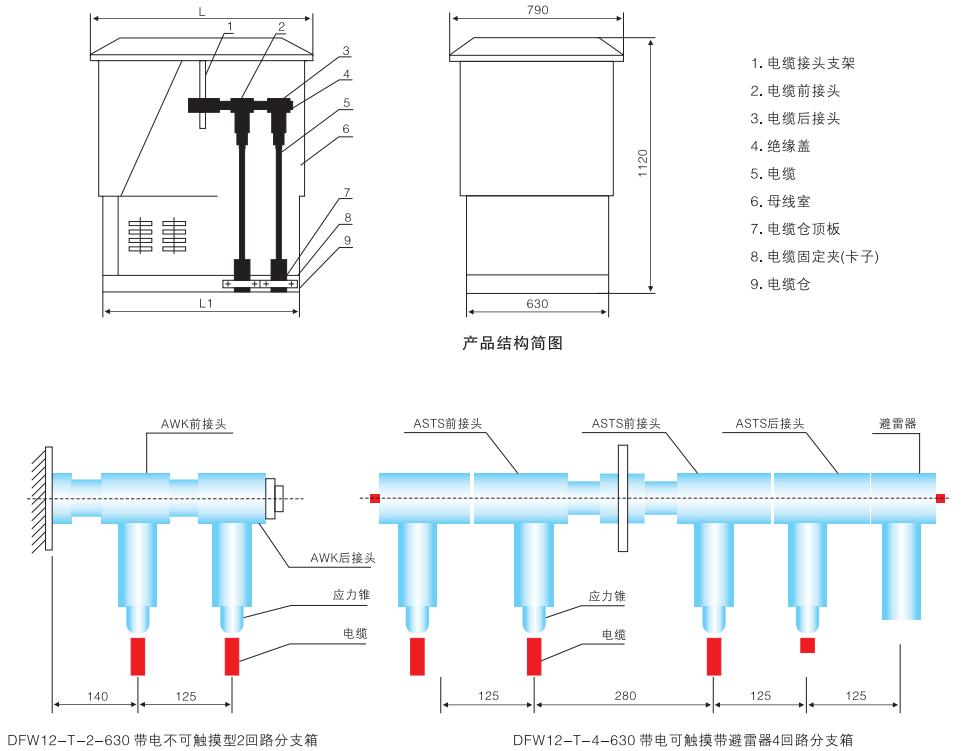

產品結構及外形圖
◆電纜分支箱按戶外設計。全密封結構，箱體防護等級達IP33。電纜接頭支架采用不銹鋼材料，外殼用2mm優質鋼板或不銹鋼制造，箱體內部由電纜倉頂板分隔成母線室和電纜倉兩部分。
◆母線室是由2mm鋼板圍成的密封室，電纜接頭支架位于母線室的上部，用來支撐套管，套管則用來固定電纜接頭，電纜接頭的相間距離為，80mm。如果是帶避雷器型，避雷器安裝在電纜接頭的尾部。另外，短路指示器和帶電顯示器也裝在母線室內，母線室所有帶電部件都進行嚴格的硅橡膠外包絕緣處理。
◆電纜倉位于母線室下部，是電纜進出的通道，倉內有電纜固定夾和接地端子。
◆箱體表面進行靜電噴塑加工工藝，使其光潔美觀，采用不銹鋼板時免表面涂覆。箱體下部的側面均有通風窗，使箱內通風。本產品為前后開門，檢查方便、安全。
|
