開關簡介
MRHR6系列熔斷器式隔離開關（以下簡稱開關）主要用于額定電壓交流380V和660V (45~62Hz)，約定發熱電流至630A的具有高短路電流的配電電路和電動機電路中，為電源開關、隔離開關、應急開關、并作電路保護之用，但一般不作為直接開閉單臺電動機之用。
開關符合IEC60947-3、GB14048.3標準。

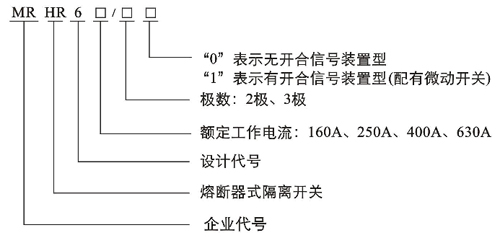

型號及含義
結構特征
開關由底座、蓋和滅弧室等部分組成，均由耐弧塑料制成，為全塑型結構。靜觸頭直接裝在底座上，滅弧室拆裝方便，每個滅弧室都有內室和外室二部分，采用多片金屬滅弧柵，增強了滅弧能力，提高了觸頭壽命。
NT型熔斷體裝在蓋的內部，蓋可沿支持件呈扇形旋轉，具有較大的電隔離距離以滿足隔離開關的要求，蓋可以方便地從底座上拆下，使得安裝和更換熔斷體很方便。底座上具有兩組安裝孔，能滿足各種開關柜及面板上安裝的要求。開關的兩側面，根據需要可裝輔助觸頭，發出指示開關分合狀態的信號。
注：輔助觸點額定電流(AC-15)：3A
主要參數
開關與熔斷體的配用關系
開關約定 發熱電流(A) | 配用 熔斷體 | 額定 電壓(V) | 熔體電流值(A) |
160 | NTOO | 380 | 4. 6. 10. 16. 20. 25. 32. 35. 40. 50. 63. 80. 100. 125. 160 |
660 | 4. 6. 10. 16. 20. 25. 32. 35. 40. 50. 63. 80. 100 | ||
250 | NT1 | 380 | 80. 100. 125. 160. 200. 224. 250 |
660 | 80. 100. 125. 160. 200 | ||
400 | NT2 | 380 | 125. 160. 200. 224. 250. 300. 315. 355. 400 |
660 | 125. 160. 200. 224. 250. 300. 315 | ||
630 | NT3 | 380 | 315. 355. 400. 425. 500. 630 |
660 | 315. 355. 400. 425. |
開關主要技術參數
型號 | MRHR6-160 | MRHR6-250 | MRHR6-400 | MRHR6-630 | ||
約定發熱電流(A) | 660 | 660 | 660 | 660 | ||
額定絕緣電壓(V) | 100 | 250 | 400 | 630 | ||
額定工作電流(A) | 380V | 160 | 250 | 400 | 630 | |
660V | 100 | 200 | 315 | 425 | ||
額定接通和分?jǐn)嗄芰?A) | 380V, COSΦ=0.35 | 接通 | 1280 | 2000 | 3200 | 5040 |
AC-23B | 分?jǐn)?/div> | 960 | 1500 | 2400 | 3780 | |
660V, COSΦ=0.65 | 接通 | 480 | 750 | 1200 | 1890 | |
AC-22B | 分?jǐn)?/div> | 480 | 750 | 1200 | 1890 | |
額定熔斷短路電流(kA) | 50 | 50 | 50 | 50 | ||
最大預期峰值電流(kA) | 100 | 100 | 100 | 100 | ||
污染等級 | 3 | 3 | 3 | 3 | ||
安裝類別 | Ⅲ | Ⅲ | Ⅲ | Ⅲ | ||
4.3輔助開關額定電壓交流380V，約定發熱電流6A，使用類別為AC-15，額定控制容量300VA。
4.4正常工作條件和安裝條件（見備注

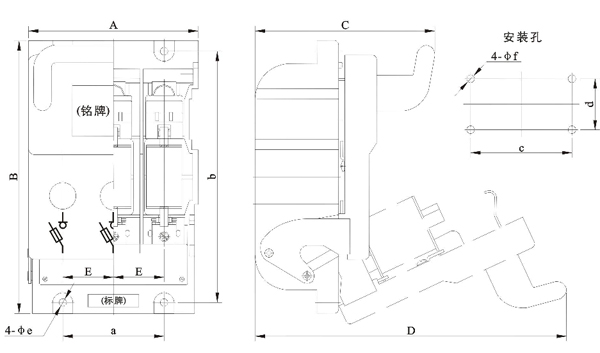

開關外形與安裝尺寸 | 外形尺寸 | 安裝尺寸 | |||||||||
A | B | C | D | E | a | b | c | d | φe | φf | |
MRHR6-160/30 | 134 | 215 | 142 | 245 | 40 | 80 | 198 | 80 | 40 | φ6.5 | φ6.5 |
MRHR6-250/30 | 184 | 280 | 162 | 320 | 60 | 120 | 260 | 120 | 60 | φ8.5 | φ8.5 |
MRHR6-400/30 | 244 | 300 | 194 | 360 | 80 | 160 | 280 | 160 | 60 | φ8.5 | φ8.5 |
MRHR6-630/30 | 244 | 300 | 194 | 360 | 80 | 160 | 280 | 160 | 60 | φ8.5 | φ8.5 |
|
