MRVS1系列高壓真空斷路器

概述

　　MRVS1系列真空斷路器為額定電壓12KV，三相交流50Hz的高壓戶內開關設備，是引進瑞士ABB公司技術結合國內行業發展?fàn)顩r，生產能力開發制造的產品。該產品總體結構為開關本體與操動機構一體或獨立的機構安裝的形式，采用復合絕緣結構，無污染、無爆炸危險，絕緣水平高。
　　本系列產品的操作動機構為彈簧儲能式，可以用電動操作，亦可用手動操作。

主要技術參數

序號	項目		單位	數據
1	額定電壓		KV	31.5	40KA	50
2	最高工作電壓		KV
3	額定電流		A	1250、1600	1250、1600	1250、2500
				2000、2500	2000、3150	3150
4	額定短路開斷電流		KA	31.5	40	50
5	額定短路開合電流（峰值）		KA	80	100	125
6	額定峰值耐受電流		KA	80	100	125
7	4S額定短時耐受電流		KA	31.5	40	50
8	額定絕緣水平	工作耐壓（額定開斷前后）	KA	42(斷口48)
		沖擊耐壓（額定開斷前后）		75(斷口85)
9	額定操作順序			分．0.3S一合分．1 80S-合分
10	機械壽命		次	10000
11	額定短路開斷電流開斷次數		次	50
12	操作機構額定合閘電壓（直流）		V	110、220
13	操作機構額定分閘電壓（直流）		V	110、220
14	觸頭開距		mm	3+-0.5
15	超行程（觸頭彈簧壓縮長度）		mm	≤2
16	三相分、合閘不同期性		ms	≤2
17	觸頭合閘彈跳時間		ms	0.9~1.2
18	平均分閘速度		m/s	0.4~0.8
19	平均合閘速度		m/s	≤0.05
20	分閘時間	最高操作電壓下	s	≤0.08
		最低操作電壓下
21	合閘時間		s	≤0.1
22	各相主回路電阻		μΩ	≤50		≤35
23	動靜觸頭允許磨損累積厚度		mm	3

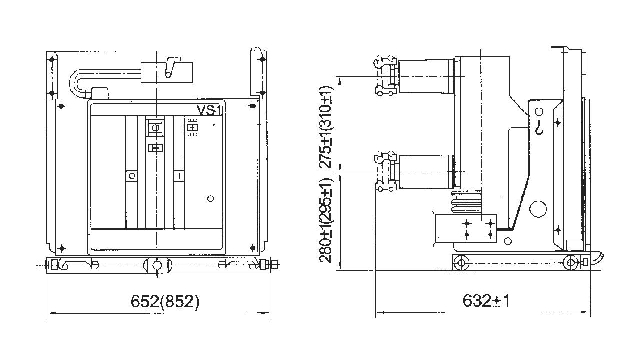

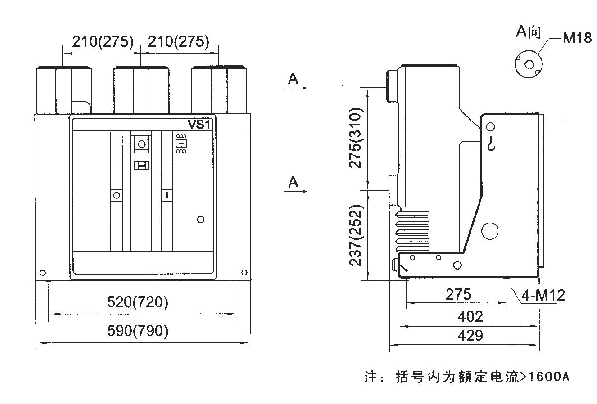

外形及安裝尺寸
